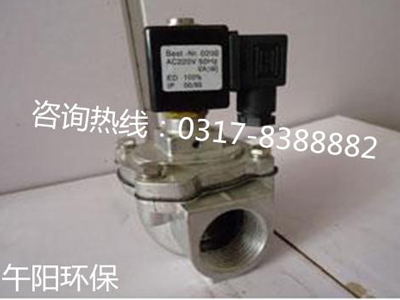

DMF-Z電磁脈沖閥 直角式脈沖閥 噴吹脈沖閥-噴吹清灰開關
一、用途
電磁脈沖閥（亦稱隔膜閥）是脈沖袋式除塵器清灰噴吹系統的壓縮空氣“開關”。受脈沖噴吹控制儀輸出信號的控制，對濾袋逐排（室）噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以_除塵器的處理能力和收塵效率。
DMF-Z型電磁脈沖閥 為直角式閥，其進出口之間夾角為 90° ，適合于氣包與除塵器噴吹管的安裝連接。氣流暢通，能提供符合要求的清灰氣脈沖 . DMF-Z型電磁脈沖閥是袋式除塵器使用的_配套電磁閥。
二、工作原理
膜片把電磁脈沖閥分成前、后二個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片組件緊貼閥的輸出口，電磁脈沖閥處于 “ 關閉 ” 狀態。
脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵后移，閥后氣室放氣孔打開，后氣室迅速失壓，膜片組件后移，壓縮空氣通過閥輸出口噴吹，電磁脈沖閥處于 “ 開啟 ” 狀態。
脈沖噴吹控制儀電信號消失，電磁脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片組件緊貼閥的輸出口，電磁脈沖閥又處于 “ 關閉 ” 狀態。
三、
技術指標：
工作壓力：0 3-0 6Mpa工作介質：清潔空氣
電壓：Dc24v/Ac220v 電流：800mA/60mA
使用環境：溫度一10℃～55℃空氣相對溫度不_過85％
膜片壽命：100萬次或2～3年
四、型號
序號 | | 公稱通徑 | 膜片數 | 進氣口尺寸 | 出氣口邊接形式 | 重量 |
mm | Inch |
1 | DMF-Z-20 | 20 | 3 / 4" | 1 | G 3 / 4" | 3 / 4" | 0.65kg |
2 | DMF-Z-25 | 25 | 1" | 1 | G 1" | G 1" | 0.8kg |
3 | DMF-Z-40S | 40 | 1 1/2" | 2 | G 1 1/2" | G 1 1/2" | 1.4kg |
4 | DMF-Z-50S | 50 | 2" | 2 | G 2" | G 2" | 2.4kg |
5 | DMF-Z-62S | 62 | 2 1/2" | 2 | G 2 1/2" | G 2 1/2" | 3.5kg |
6 | DMF-Z-76S | 76 | 3" | 2 | G 3 " | G 3 " | 4.3kg |
